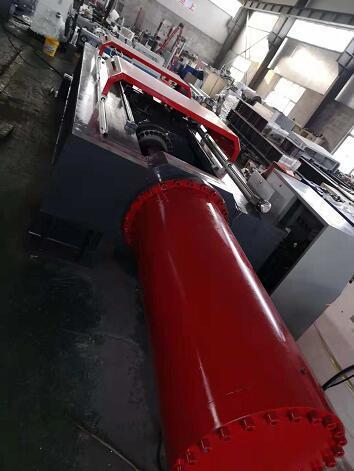

一、設備簡介

該試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，全程應變控制是按照GB/T 228.1-2010《金屬材料 拉伸試驗 第1部分 室溫試驗方法》確定的試驗方法。本軟件分為橫梁位移、引伸計、考慮主機鋼度的橫梁位移三種模式。用于各種金屬材料、鋼索、鋼絞線、錨鏈鏈條、礦車鏈條、吊裝帶、安全帶、高強螺栓緊固件、纜繩等較長試樣的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。




二 、結構描述：

1.主機部分主要由油缸座、油缸活塞、前移動夾頭座、后移動夾頭座、移動橫梁及負荷傳感器等部件組成。油缸座、鋼板焊接框架和后移動夾頭座形成受力框架，前移動夾頭座和后移動夾頭座連接試樣的兩端。單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動前移動夾頭座運動，從而將試驗力施加到試樣上。后移動夾頭座與框架之間采用插銷連接，手動穿銷。計算機控制系統通過控制伺服閥來實現試驗的自動控制。

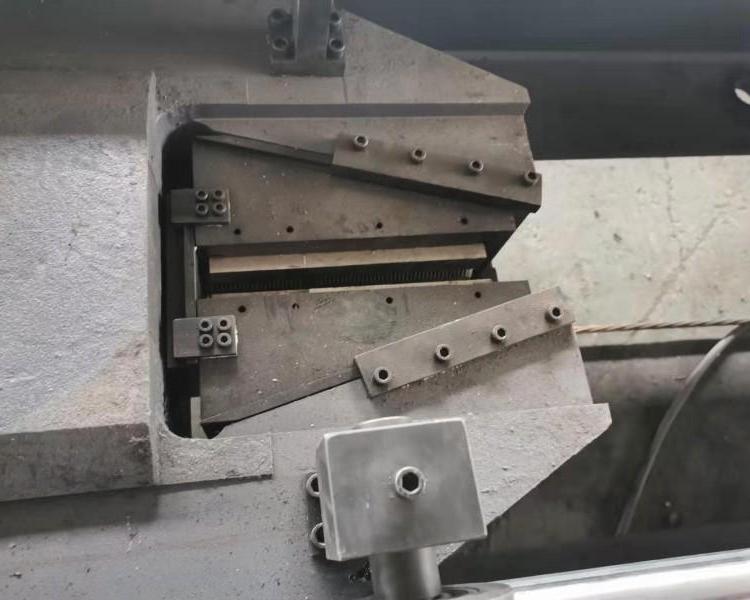

2.前后移動夾頭座采用鑄鋼材料整體鑄造而成，強度高，韌性好，鉗口變形小。其結構布筋分布合理，工件剛度大，外型美觀大方，保證整個零件安全可靠性。

3.拉杠采用45#優質結構鋼，既滿足了強度又提高了拉杠的使用可靠性，采用高精度機床加工，經過時效、調質、定形等熱處理，確保拉杠的精度。




三、主要參數 ：
1、最大負荷：          500kN-6000KN
2、結構形式：              單出桿雙作用油缸框架結構
3、試驗操作高度：          500mm
4、驅動控制方式：          微機控制電液伺服
5、試驗類型：              常溫金屬拉伸等
6、過載保護：              105％過載保護(無變形、無機械損傷)
7、整機噪聲：              不超過70dB
8、負荷示值準確度：        優于示值的±1%
9、負荷分辨率：            500000碼，且全程分辨率不變
10、力值測力范圍：          2%～100%F·S（全程不分檔）
11、負荷控制精度：          優于示值的±1%
12、應力控制精度：          優于示值的±1%
13、位移示值準確度：        優于示值的±1%
14、位移分辨率：            0.001mm
15、位移控制精度（速度）:   優于示值的±1%
16、活塞向移動速度范圍：    0-50mm/min滿負荷無極調速
17、活塞空載最大移動速度：  不小于100mm/min,并任意可調
18、活塞行程：             按要求定制
19、拉伸空間：             按要求定制
20、試驗寬度：               按要求定制
