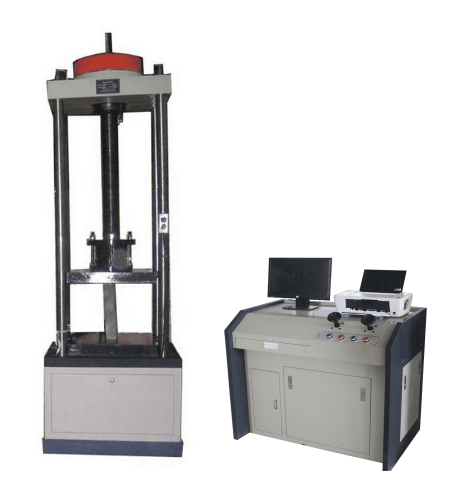

PYD-300W型微機控制恒應力排煙道壓力試驗機
一、設備簡述：
PYD-300W型排煙道壓力試驗機是我公司針對排煙道產品專業生產制造，主要用于玻璃纖維增強水泥排氣管道式成品力學性能試驗，符合《JC/T854-2008》的標準要求，可進行排氣管道垂直承載力、抗壓強度測試。該試驗機采用微機控制加載，可實現恒載荷、恒速率試驗要求；可連續加荷平穩、具有實驗數據自動顯示、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程，顯示試驗力及試驗曲線，測試精準科學，操作簡易便捷。
同時該機還可應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
適用標準：
JC/T854-2008《玻璃纖維增強水泥排氣管道》
GB/T5464-2010《建筑材料不燃性試驗方法》
GBT/15231-2008《玻璃纖維增強水泥性能試驗方法》
二、設備結構及功能
本試驗機主要由主機、液壓操縱系統控制柜、智能測控系統及電氣控制系統等部分組成。
·主機
主機采用油缸下置式四立柱主機，試驗空間位于主機的上方。
·傳動系統
中橫梁升降采用電機經帶動絲杠旋轉，調整上壓盤的空間位置，實現壓縮空間的調整。
·液壓系統
油箱內的液壓油通過電機帶動油泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。
·電氣測控系統：
（1）伺服控制油源核心部件均采用高精度精密原器件，性能穩定。
（2）具有過載，過流，過壓，位移上下限位和緊急停止等保護功能。
（3）基于PCI技術的內置式控制器，保證了該試驗機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制，可實現等速試驗力、等速位移、等速應變、等速載荷循環、等速變形循環等試驗。各種控制模式之間可以平滑切換。
（4）試驗結束時，可自動高速返回試驗初始位置。
（5）實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化。
（6）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
（7）具有網絡傳輸接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
三、主要技術指標：
1、主機結構：框架式
2、最大試驗力：300KN
3、試驗力精度：≤±1%
4、操作系統：計算機控制 多種語言選擇
5、測量范圍：最大試驗力的10%—100%
6、精度級別：1級
7、試驗力準確度：優于示值的±1%
8、力分辨率：0.1N
9、位移測量：分辨率為0.01mm
10、空間調整機構：電動調整
11、活塞空載移動速度：0～60mm/min；
12、活塞加載移動速度：0～60mm/min；
13、活塞行程：200mm
14、立柱間距550mm（可根據客戶需求定制）
15、壓縮空間：500*600*1550mm（可根據客戶需求定制）
16、壓盤尺寸：500*600（可根據客戶需求定制）
17、試驗保護功能：過載保護
18、安全保護裝置：限位開關
19、工作條件
１）、在室溫10~35°范圍內。
２)、在無震動環境中。
３)、周圍無腐蝕性介質、無磁場干擾的環境中。
４)、電源電壓波動范圍小于額定電壓的±10%。
５)、地基應平整、牢固。
四、系統基本配置：
1、試驗機主機四立柱框架結構1臺
1.1電機1個
1.2減速系統1套
1.3傳感器1只
1.4精密絲杠1套
3、限位開關1套
4、測控系統含計算機，打印機1套
5、煙道專用附具1套
6、隨機工具1套
7、電源連接線1套
8、技術資料：包括：使用說明書合格證、裝箱單
五、質量保證
設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維護。
